| Tamaño | 3/4 ″ - 16 ″ |
| Tipo | Recta, válvula tipo globo |
| Valoración | ANSI Clase 150, Clase 300, Clase 600 JIS10K, 16K, 20K, 30K, 40K |
| Materiales | A216Gr WCB, WC6, A352 LCB, CF8, CF8M, CF3M, CF3, otras aleaciones. |
| Conexión | Con bridas, soldadura a tope, soldadura por encastre, RTJ |
| Fuga del asiento | ANSI / FCI 70-2, Clase IV. Clase V. Clase VI (asiento blando) |
| Solenoide | Actuador neumático de diafragma de resorte múltiple/diafragma de resorte único, actuador de cilindro, actuador eléctrico |
Si está interesado en obtener más información sobre las válvulas de control tipo jaula, no dude en contactarnos.

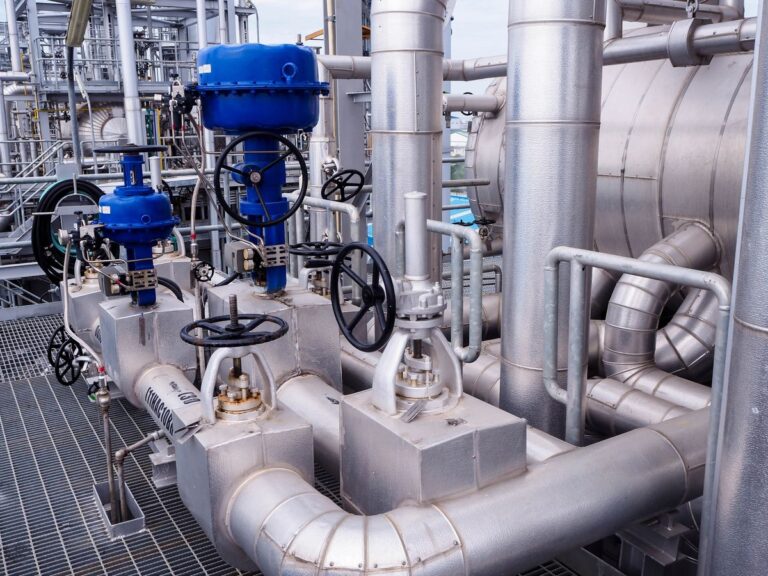

THINKTANK es un fabricante especializado en válvulas de control de globo guiadas por jaula diseñadas para cumplir con los requisitos de control de procesos de servicio críticos de una variedad de aplicaciones en las industrias de petróleo y gas, petroquímica y energía.
Las válvulas de control tipo jaula están diseñadas para obturadores balanceados o no balanceados. El punto de diferencia es que el obturador de la válvula de globo guiada por jaula equilibrada tiene un orificio de equilibrio ubicado en la parte superior del obturador. Este ajuste es adecuado para condiciones de caída de presión alta y baja.
Los tapones desequilibrados generarán una fuerza interna, que es igual a la presión diferencial en el tapón más el área del tapón. F= P x A
La moldura de jaula estándar está diseñada con formas de ventana especiales que dependen de la característica de flujo (lineal, igual porcentaje, apertura rápida y otras) de la válvula de control.
foto de herramientas de instrumentación
1. La tercera generación de la cavidad del cuerpo de fundición lisa tipo S obtiene una mayor capacidad de circulación para reducir la inversión inicial, ya que ahora tiene una velocidad de flujo promedio más eficiente al mejorar la segunda generación a través de CFD (Dinámica de fluidos computacional)
2. De acuerdo con ASME, el cuerpo de la válvula y el casquete superior se presionan entre sí mediante el perno prisionero de doble cabeza
3. La estabilidad del movimiento del obturador se mejora debido a la sólida guía de la jaula y el exclusivo anillo de sellado equilibrado (estructura GF TFE para temperatura ambiente, grafito 1398 y estructura Graph-lock para alta temperatura) para reducir la vibración y el ruido mecánico.
4. Con la jaula sólida, el cuerpo de la válvula está protegido contra daños por vapor y cavitación. Había un canal aerodinámico S y esto hace que la pequeña pérdida de caída de presión, alto flujo, una amplia gama de control.
Las válvulas de control guiadas por la parte superior y guiadas por la jaula son el elemento de control más popular en el ciclo del proceso.
Las válvulas de control neumáticas de asiento único y guiadas por la parte superior modelo HTS están diseñadas para servicio pesado.
El cuerpo compacto de la válvula, que tiene un paso de flujo en forma de S con baja pérdida de presión, permite una gran capacidad de flujo, rangeabilidad y características de flujo de alta precisión.
El obturador de la válvula es muy resistente a las vibraciones, ya que está sujeto por una sección de guía superior con una gran área de deslizamiento. El rendimiento de cierre de flujo cumple con los estándares IEC o JIS. El actuador integrado con los mecanismos más simples utiliza un actuador de diafragma compacto pero potente cargado con múltiples resortes.
Las válvulas modelo HTS son ampliamente aplicables para un control confiable, con un alto rendimiento de cierre, en líneas de proceso de alta o baja temperatura y alta presión.
1. Cuerpo 2. Junta del asiento 3. Asiento 4. Tapón 5. Guía superior
6. Empaque de sello 7. Bonete 8. Resorte de empaque 9. Empaque
10. Tornillo de empaque 11. Brida de empaque 12. Tornillo 13. Tuercas
14. Vástago 15. Contratuerca 16. Conector del vástago 17. Actuador
Las válvulas de control de tipo jaula con equilibrio de presión modelo HCB están diseñadas para servicios pesados. El cuerpo compacto de la válvula, que tiene un paso de flujo en forma de S que presenta baja pérdida de presión y un estabilizador que regula el flujo turbulento alrededor de la jaula, permite una gran capacidad de flujo, rangeabilidad y características de flujo de alta precisión.
El obturador de la válvula está estructurado en un tipo de presión balanceada que permite el control de flujo de alta presión diferencial con una pequeña fuerza de accionamiento. El actuador integrado con los mecanismos más simples utiliza un actuador de diafragma compacto pero potente cargado con múltiples resortes. Las válvulas modelo HCB son ampliamente aplicables para el control confiable de líneas de proceso de alta o baja temperatura, alta presión o alta presión diferencial donde se requiere estabilidad dinámica, bajo ruido y resistencia a la cavitación/parpadeo.
1. Cuerpo 2. Junta del asiento 3. Jaula 4. Tapón 5. Sellado
6. Bonete 7. Perno de doble tornillo 8. Tuerca hexagonal 9. Empaquetadura
Resorte 10. Empaquetadura 11. Tornillo de empaque 12. Placa de empaque
13 y 14. Tuercas y tornillos 15. Vástago 16. Contratuerca
17. Conector del vástago 18. Actuador
Accesorios opcionales para válvulas de control
• Posicionador P/P o I/P
• Regulador del filtro de aire
• Volante montado en la parte superior o lateral
• Límite de cambio
• Válvula de solenoide
• Transmisor de movimiento
• Relé de refuerzo
• Válvula de bloqueo
• Relé de esclusa de aire
• Otros
Las válvulas de control guiadas de jaula superior e inferior también se denominan válvulas de control de globo de doble asiento.
La válvula de control modelo HDB es excelente para aplicaciones que involucran fluidos sucios combinados con caídas de alta presión. Algunas condiciones típicas de servicio y requisitos operativos incluyen:
– Fluidos de proceso limpios y sucios
– Caídas de presión moderadas a altas
– Grandes capacidades de flujo y rango operativo
– Resistente a la vibración del sistema de proceso
– Opciones de bajas emisiones y cero fugas
Una válvula de control de doble asiento combina un excelente rendimiento de control de caída de alta presión junto con la capacidad de manejar aplicaciones de fluidos sucios. El diseño de dos puertos proporciona un efecto de presión equilibrada dentro de la válvula, lo que reduce el tamaño del actuador y los requisitos de empuje.
La fuerza dinámica en el tapón tiende a equilibrarse cuando el flujo abre un puerto y cierra el otro. Los cuerpos de válvula estilo globo de doble puerto de acción inversa suelen tener una mayor capacidad que las válvulas de un solo puerto del mismo tamaño de línea.
Muchos cuerpos de doble puerto se invierten, por lo que el obturador de la válvula se puede instalar empujando hacia abajo para abrir o empujar hacia abajo para cerrar.
El asiento de metal con metal de la válvula de control de doble asiento por lo general proporciona solo capacidad de cierre de Clase II, aunque también es posible la capacidad de Clase III.
Tapones de válvulas guiados por puerto de THINKTANKLas válvulas ® se utilizan a menudo para servicios de estrangulamiento de apertura y cierre o de baja presión. Los tapones de válvula con guía superior e inferior garantizan un funcionamiento estable en condiciones de servicio severas.
1. Pernos hexagonales 2. Tapa de cubierta 3. Anillo de sellado de bobinado
4. Asiento inferior 5. Cuerpo de la válvula 6. Tapón 7. Junta de sellado 8.
Asiento superior 9. Bonete de la válvula 10. Espárrago 11. Tuercas hexagonales 12.
Resorte de empaque 13. Juego de empaque 14. Tornillo de empaque 15.
Prensaestopas 16. Tornillo 17. Tuercas 18. Vástago 19. Bloqueo
Tuerca 20. Indicador 21. Actuador
